產品概述

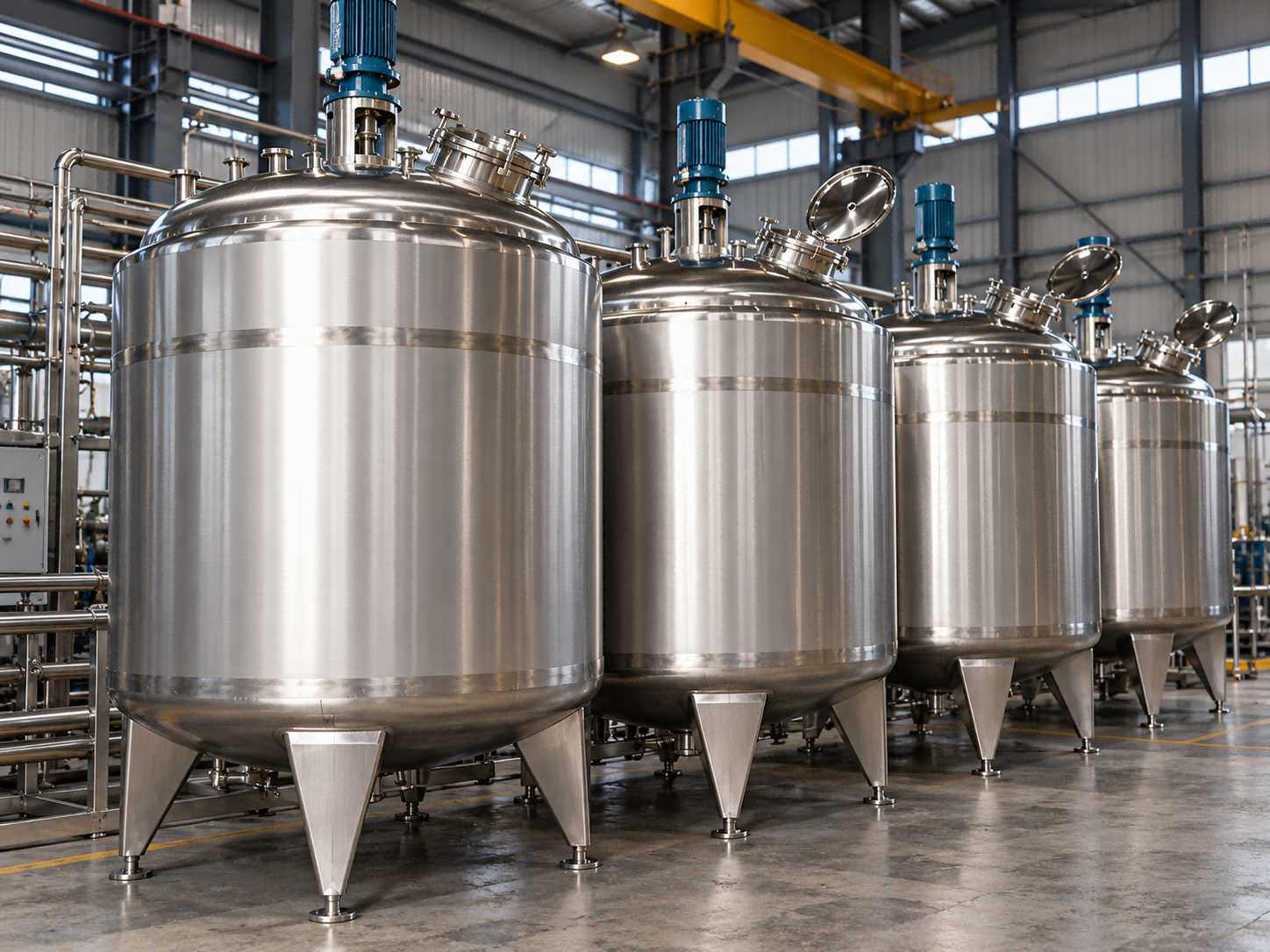

攪拌釜式反應器是一種由攪拌器和釜體組成的化工設備，通過機械攪拌實現物料的混合與反應；連續攪拌釜式反應器(CSTR)是廣泛使用的一種類型。在塑料、化纖、合成橡膠等合成材料生產中占有重要地位，也應用于制藥、石油化工等領域。其設計通常包括釜體、攪拌器、傳動裝置和傳熱結構（如夾套）。針對高放熱等特定工況，可通過優化攪拌槳葉形狀尺寸、引入高效傳熱元件（如橢圓截面擋板熱管）來提升傳熱能力與能效。新型設計采用多維多層次攪拌和高效傳熱結構，旨在提升攪拌效率和傳熱效果。

工作原理

主要依靠攪拌器將機械能傳遞給流體，形成高湍動的充分混合區，并產生高速射流推動液體在攪拌容器內循環流動，從而實現物料的均勻混合、促進傳質傳熱。 連續攪拌釜式反應器（CSTR）的特點是其穩態功能和連續攪拌，反應原料以穩定的流速進入反應器，反應物料以同樣穩定流速流出反應器；由于強烈攪拌的作用，剛進入反應器的新鮮物料與已存留在反應器的物料在瞬間達到全混合，使釜內物料的濃度和溫度處處相等。

其核心結構主要包括釜體、釜蓋、夾套、攪拌器、傳動裝置、軸封裝置和支承等。攪拌器是核心部件，常見類型包括槳式、推進式、渦輪式、錨式等，適用于不同的物料和反應條件。

為提升控溫精度與節能，可采用優化設計，例如帶升降管的恒溫夾套專利技術，通過調節夾套內加熱介質的高度與釜內物料高度一致，以節約熱源。 或采用蛇管與夾套雙重冷卻方案，將蛇管和夾套兩種冷卻裝置協調使用，以兼顧動態響應與經濟性。

軸封裝置是防止物料泄漏的關鍵。對于高壓、高?；蚋呒兌确磻?yīng)，可采用磁力攪拌技術。磁力攪拌高壓反應釜是此類技術的典型應用。

對連續攪拌釜式反應器（CSTR）的溫度進行優化控制是提升產品質量和生產安全的關鍵。傳統PID控制方案的動態特性可基本滿足工藝要求。為提升控制性能與節能，可采用雙重/閥位-串級控制方案，將蛇管和夾套兩種冷卻裝置協調使用。更進一步，可引入模糊PID自整定控制算法，以減少超調量、縮短調節時間，增強系統可靠性與能效。此外，通過優化攪拌槳葉的形狀、尺寸和操作參數，或引入高效傳熱元件（如橢圓截面擋板熱管），也能有效提升攪拌效率、傳熱能力并降低能耗。
